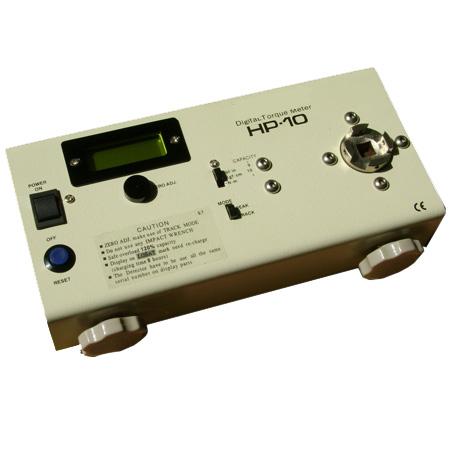

HP-100电批扭力计/电批扭力测试仪
测量范围：磅力.英寸1.5-90Lbf.in)/牛顿.米0.15-1(N.m)/公斤力.厘米 1.5-100kgf.cm
有关 HP-100电批扭力计技术文章详情，请仔细浏览本站
日本 HP-100电批扭力计如何选型
HP-100电批扭力计工作原理
HP-100电批扭力计使用说明书
一、技术参数
|
型 号
指 标
|
|
HP-20
|
HP-50
|
HP-100
|
|
测量范围
磅力.英寸 (Lbf.in)
公斤力.厘米 (kgf.cm)
牛顿.米 (N.m)
|
0.15-9.00
0.15-10.00
0.015-1.0
|
0.15-18.00
0.15-20.00
0.015-2.0
|
1.5-45
1.5-50
0.15-5.0
|
1.5-90
1.5-100
0.15-10.0
|
|
精 度
|
±0.5%以内
|
|
测量方式
|
峰值（PEAK）、跟随值（TRACK）
|
|
采样频率
|
600Hz
|
|
电 源
|
6V（5个1.2V锂电池组）
|
|
电池使用寿命
|
>500次
|
|
充电时间
|
5--7小时
|
|
足电连续使用时间
|
30小时以上
|
|
电池充电器
|
输入:AC100-120V 50Hz 220-240V 60 Hz
输出:DC7.2V 120mA
|
|
外形尺寸
|
123mmX230mmX65mm
|
|
重量
|
2.0公斤
|
二、特点：
具有三种力矩单位切换功能：Lbf.in(磅力.英寸)、kgf.cm(公斤力.厘米)、N.m(牛顿.米)。
扭力大小为高清晰液晶屏数字显示精确易读扭力值。
灵敏度高、精确度高，可以为各种类型扭力工具设定、校正精确的力矩。
具有扭力跟随值和锁定并保持显示最大扭力，即最高峰值。
测试仪可以作顺时针方向和逆时针方向的测量扭力，即可作拧紧件和松开件的扭力测量。
操作简单，配备多种测量不同力矩的缓冲力配件，并可加外制夹具作其它用途。
采用高精度传感器，使用高科技数码电路控制系统，确保测量稳定性。
带有模拟信号输出口，提供多种信号应用，可进行波形观察，测量数据的记录分析。
电源使用可充电镍氢电池供电。
结构上采用高强度钢材，仪器便于携带、安装。
三、概述：
是高精度检测与测量仪器，可以校正各种工具或产品的力矩，如用于测量和校正各种电动螺丝刀、气动螺丝刀、扭力批、扭力板手的力矩大小，同样适用于各种需测量力矩的转轴、轴承、小电机等产品、卡具、治具及夹具等工具。
四、用途：
应用在玩具、童车、工艺品、仪器仪表、五金加工、电子产品、塑胶、手机、电脑、电器、设备、相机、照明、钟表、军工、航天、汽车和飞机等制造业，总之使用行业十分广泛
五、附件配置
缓冲弹簧
有黑色和黄色缓冲弹簧，使用合适弹簧来匹配测量扭力的强度。缓冲扭力测试件本身配黑色弹簧，当测量低扭力时，使用黄色弹簧去替换。（测逆时针力矩的缓冲扭力配件另选购）
缓冲测量扭力配件（附件）
是一种使被测量物产生的扭力作缓冲的器件，比如：电动螺丝刀在高速旋转情况下经过缓冲和吸收惯性扭力的调节器，它能产生和螺杆上紧时几乎相同的作用。螺纹杆（附件）
附带安全框的测试件的标准形状是一个直径5mm的杆耳，在待测物的抓口与杆耳不匹配时，可更换不同的测试螺纹杆来与被测试物匹配。（可根据不同要求的测试物来制作不同的夹具来配合测量）
信号线
用来连接输出的模拟信号与仪器进行波形观察，测量数据的记录、分析。
|
型号
|
带安全框的测试件
|
测试螺纹杆
|
测试弹簧件
|
|
HP-10
|
型号：LCT1
配Ф4螺纹杆测试件1套
测量范围：0.15-10.0 kgf.cm
（黄色弹簧1个）
|
|
HP-20
HP-50
HP-100
|
型号：LCT2
配Ф5螺纹杆测试件1套
测量范围：1.5-100 kgf.cm
（黑色弹簧1个）
|
型号：LCG3六角螺纹杆（2段杆）1个
上：对边Ф5mm, 上：对边Ф6.35mm
型号：LCG4 Ф4螺纹杆测试杆1个
|
型号：LCD2
黄色弹簧1个
测量范围：
1.5-10.0 kgf.cm
|
|
|
HP系列电批扭力计使用方法
|
仪器名称: 扭力测试仪
|
|
版次:A1
|
发行日期:1998.02.28
|
|
|
2、不要在充电时使用仪器，以免造成仪器测量精度；
3、不使用时，应使用调零旋钮( MODE处于TRACK档 )使仪器显示处在“0”位置，并关闭电源；
﹡4、调零方法：将测量模式拨至“TRACK”挡，检查显示屏是否为零，如不为零则微调“ZERO ADJ”，使其归零。
5、测试时电批、风批要垂直，不可歪斜、或重压，每次测量均需调零；
6、不可作冲击性（不带自动刹车）电批、风批测量，以免损坏传感器；强行测量时，均取习惯操作数据，否则数据差异大。（因其扭矩随时间增大。）
注:在作调零时,一定将MODE模式档处在“TRACK”挡。
|
|
使用表格：（USE FORM）（自定）
1、电批、风批测量记录表；（以3--10次数据组，取平均值为测量数据，因测量时会抖动引起差异；）
2、生产工具机种所用螺丝及扭力标准。
|
|
异常情况及处理方法：
（EXCEPTION CONDITIONS AND HANDLING）
1、当显示屏出现“LOBAT”电力不足时，需冲电，参阅说明书充电事项；
2、当不能正常操作时，应送供应商检查。
|
|
